一、产品运行原理
产品采用U型管介质循环加热方式。集热器芯为U型不锈钢管排，管排和真空管之间覆吸热铝翼，铝翼吸收热量传导到U型管的加热端，使U型管形成温差，和水箱换热器内的介质对流，换热器内的介质和水箱内的水换热，从而加热水箱内的水。
二、产品安装方案
（一）产品的安装位置

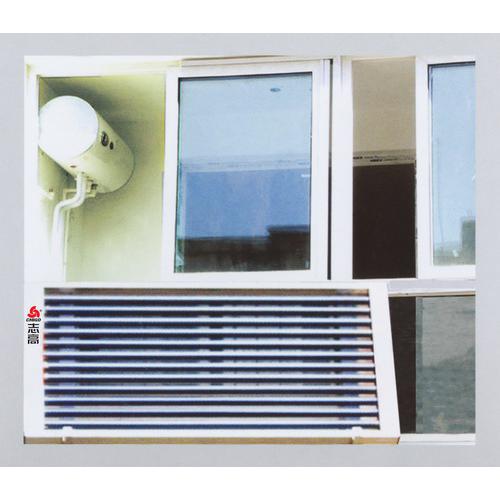

水箱安装在阳台外靠近空调安装位置的外墙立面上。集热器安装在阳台栏板的预留位置。水箱和集热器之间通过循环进出管道连接，并保温处理。冷热水管和水箱的冷热水管对接，墙外部到水箱之间的水管做保温处理。
（二）水箱的安装
根据水箱挂架的挂孔尺寸，在墙面上打四个直径16mm，深度150mm（不含保温板的厚度），上面两个上专用膨胀挂钩，下面两个上膨胀螺栓，把水箱悬挂上面并固定。同时电源线穿过墙面和屋内插座插接。
（三）集热器的安装
在集热器安装预制板的靠近水箱一侧的上部角上和集热器进出水管的对应位置打两个直径50mm的通孔，同时按照集热器四个固定孔的对应位置打四个直径12，长度80mm的孔安装集热器固定螺栓，把循环进出水管显和集热器进出水管连接后，放置在固定板上，和膨胀螺栓连接紧固。
水箱和集热器固定后，把循环进出水管和水箱的循环进出水口连接。同时用厚度30mm的橡塑保温管保温，外部用纯铝铝铂胶带包扎。
（四）冷热水管道、溢流管的铺设和连接
冷热水管道用国标优质PEX管，型号为DN20。预埋地下部分禁止有接头。溢流管用DN16的PEX管。
冷水管和室外管道井进口预留的三通对接，同时安装球阀，专门控制热水器的进水。进入室内沿墙角以距离最近原则到达水箱墙面，从水箱底部距地面1300mm的位置开两个直径30mm的孔，沿墙面从孔引出，和水箱的进水口通过单向安全阀连接
热水管从水箱下部另一个孔进入室内，按最近原则沿墙角进入卫生间（开发商指定的卫生间），热水管在地板内铺设并用橡塑管保温，在卫生间预留高出地面500mm的距离。
溢流管沿热水管道一起，进入卫生间，地漏旁。
冷热水留在室外的部分用厚度40mm的橡塑保温管保温，墙孔用聚氨酯发泡处理。
（五）介质的加入
安装完毕后，进行介质的加入，从加液口用专用加液泵加入后，溢流口流出后说明加满，然后堵上丝堵和介质压力阀。 |
