一、 吸热过程

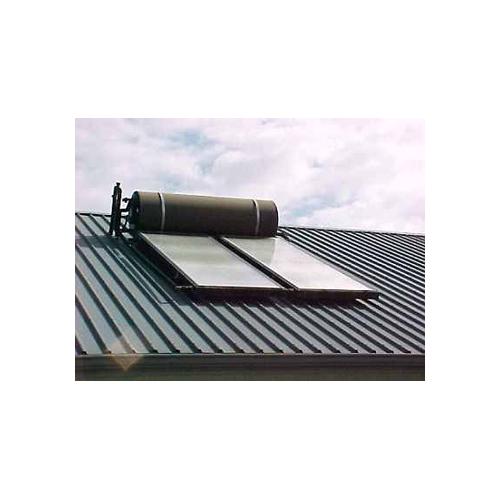

太阳辐射透过玻璃盖板,被集热板吸收后沿肋片和管壁传递到吸热管内的水。吸热管内的水吸热后温度升高,比重减小而上升,形成一个向上的动力,构成一个热虹吸系统。随着热水的不断上移并储存在储水箱上部,同时通过下循环管不断补充温度较低的水,如此循环往复,最终整箱水都升高至一定的温度 。 现有的平板式集热器,基本上都采用结合良好的多管组合方式,如滚压或压延方法等,其中走水管子与吸热板之间的热阻几乎可以忽略。影响平板式集热器板芯性能的主要因素,一是结构设计,二是表面吸收涂层。设计良好的集热器的板芯肋片效率应该在93%以上。集热器的板芯肋片效率与板芯结构、表面处理以及集热器整体结构有关。集热器整体结构的影响可以用总传热系数来描述,其影响程度与自身的几何尺寸(肋片厚度、材质)是一样。也就是说,在同等效率的情况下,集热器热损小时板芯可以薄一些。选择性吸收表面可以提高集热效率,但是市面上这类产品为了提高经济效益,往往肋片较薄。用于热水器场合时,这类产品的实际集热效果与选择性差一些(甚至没有选择性)但肋片厚一些的集热器不会有太大的区别。
二、 循环管路
家用太阳能热水器通压力循环方式工作,没有外在的动力,设计良好的系统只要有5~6℃以上的温差就可以启动循环泵循环。水循环管路管径及管路分布的合理性直接影响到集热器的热交换效率。
三、循环式热水使用过程
家用太阳能热水器的用水方式为恒温供水。使用方式不受自来水供水影响,其优点是自始至终供应的都是热水。当水箱内的热水有所使用,自动阀启动,自来水进入集热器,集热器的热水进入水箱,已便水箱内的保持在同一位置。 |
