PIEP是如何实现接头的饱满焊接的？

为保障接头的饱满焊接，同时又不影响生产效率，金亨新能源自主研发出一台半自动化的接头焊接机（见左图）。

通过接头的自转可实现快速多圈焊接，保障接头的饱满焊接。 同时，由于运用机械自动化的方法，使该工序的效率提升了12倍

1.3 电脑智控的板芯激光整板焊接

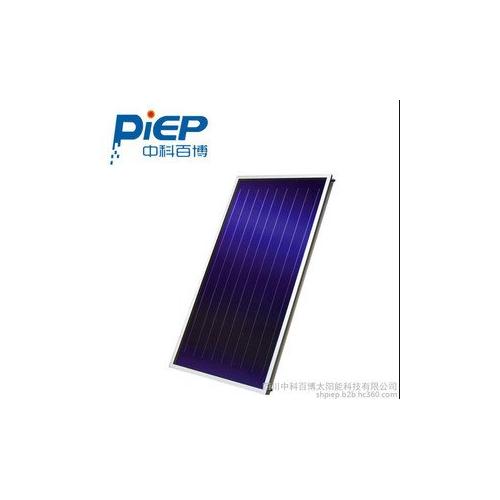

中科百博生产的平板太阳能集热器，其常规系列产品所用板芯，都是采用激光整版焊接的方式，将吸热体和流道进行焊接固定，中科百博采用自动化激光焊接机，在流道铜管与吸热体背面铝板之间，用两排"间隔3mm，直径0.8mm"的焊点，将流道与吸热板固定。焊接牢固、稳定，传热效率高。

1.4 吸热板芯 创新三级检漏



第一级检漏
将焊接好的流道，浸在水中，通过水嘴给流道内充气，如果，水中不出现气泡，则证明流道无漏点







第二级检漏
在流道与吸热体通过激光焊接之后，对流道的焊点进行针对性检测，涂抹示漏剂后，无气泡则流道焊点无漏点







第三级检漏
在将板芯装入外壳后，向板芯充气，检测内部压力值，如果在流水线上，走过三道工序后，不出现压力变化，则证明板芯无漏点。





2、玻璃盖板

2.1 材料选择

可从以下两种玻璃盖板中任选其一：

A、低铁高透光钢化玻璃
1)透光率 >= 91%
2)钢化玻璃

B、AR自清洁高透光钢化玻璃
1）透光率 >= 97%
2）钢化玻璃
3）可有效反射回板芯的热辐射，减少热量损失
4）盖板表面不易吸附灰尘，下雨过后盖板表面一洗如新

AR自清洁专有技术

由于传统的钢化玻璃用于平板集热器盖板时，存在着一定的不足，我们积极开发了新型玻璃幕墙专用纳米自洁涂层，该技术主要是通过在特种涂层体系中引入特殊纳米粒子及其它功能单元来赋予涂层耐污自洁功能。
1）纳米涂层体系在不影响玻璃透过率的情况下，隔绝了玻璃与外界的接触，使得灰尘等污垢难以通过库仑力与玻璃结合；
2）涂层本身与玻璃表面形成共价键牢固结合，耐久性优异；
3）特有的疏水性使含有机物、无机盐以及污垢的雨水不会在玻璃上留下水纹；
4）涂层对静电具有缓冲和导除能力，杜绝了灰尘的静电吸附



2.2 全自动整体幕墙封装工艺

目前，平板太阳能集热器生产领域，钢化玻璃盖板与铝合金边框之间的密封，通常采用人工打胶和人工搬运盖板的方式，这样，不仅劳动强度大，生产效率低，影响规模化扩大生产，还会造成密封不严、产品质量不稳定。

全自动整体幕墙封装工艺，采用了成熟的玻璃幕墙工艺，实现了自动传输、自动均匀打胶、自动玻璃机械手安装的封装工序一体化、自动化作业，保证了产品盖板与边框的紧密封装，而且质量稳定，不会出现人为因素造成的不合格品流入市场。

3、隔热层

3.1 隔热层结构

3.2 空气隔热层 黄金距离，更优性能

产品技术部根据热力学有限元（CAE）分析，优化了平板集热器吸热体与玻璃盖板之间的距离，在优化的黄金距离下热损性能是进入优质性能区。PIEP平板集热器优化设计的的空气隔热层高度，能保证平板集热器的更优性能和更佳性价比。

3.3 锡箔反射层

将板芯通过热辐射散失的热量，反射回板芯，增加平板集热器的热效率

3.4 保温层

保温层的性能取决于两个维度：材料和厚度
材料：玻璃棉保温、聚氨酯复合保温
厚度：常规玻璃棉保温层厚度为30mm

4、外壳

4.1 外壳组成

平板太阳能集热器的外壳，是由边框和底板组成

4.2 边框

边框是固定和保护平板太阳能集热器的重要部分，同时也是集热器外在显露的重要部件，因些平板集热器的边框定制，主要表现在三个方面：材料、表面处理工艺、颜色

4.3 底板
