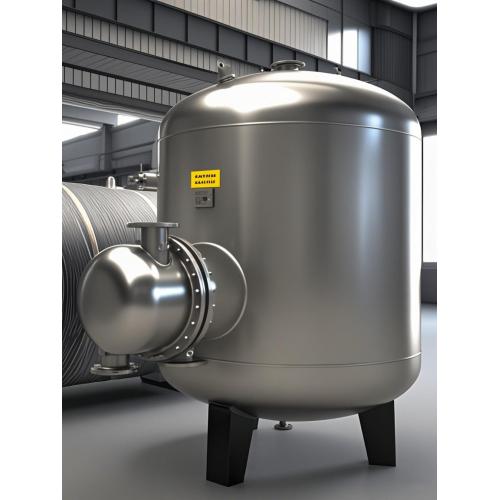

[促销] DFHRV容积式换热器高效热交换(DFHRV-1200-2)

水平浮动盘管热交换器产品简介

一、产品概述

本热交换器内部的换热管束采用并列悬臂平行式浮动盘管结构。在加热过程中，由于换热管内热媒介质的高速流动，促使换热管束产生高频浮动，进而与被加热介质之间形成扰动，有效打破了层流传热状态。其传热系数 K 值表现卓越：在水水换热工况下，K≥2200W/m²・℃；在汽水换热工况下，K≥3000W/m²・℃。热效率高达 95% 以上。同时，由于盘管采用悬臂组装方式，能够自由胀缩，其产生的高频浮动能使管外碱性附着物自动脱离管壁，具备独特的自动除垢性能。

二、性能特点

1. 传热效率高：具备高效的传热性能，可确保热量迅速传递。

2. 结构紧凑：设备整体结构紧凑，体积小巧。相较于同类罐体，占地面积显著减小，安装与维修均极为便捷。

3. 自动化程度高：若匹配进口温控阀，可实现出水温度的自动控制，达成全自动运行模式。

4. 自动除垢：有效解决了传统热交换器繁琐的除垢工艺难题。通过高频浮动的螺旋盘管，利用其热胀冷缩特性实现自动脱垢。

5. 节能高效：在换热过程中热损失较小，既节能又省时，具有显著的经济和社会效益。

6. 压力降小：管壳程压力降较小，汽水换热时压力降在 2～8KPa 之间，水水换热时压力降在 4～29KPa 之间。

三、设计使用说明

1. 应用范围：本热交换器作为热交换设备，可广泛应用于高级宾馆、饭店、学校、厂矿等民用与工业建筑的采暖、空调以及卫生热水供应系统。

2. 材质说明：壳体及封头材质可选用不锈钢、碳钢衬铜或碳钢，换热管束为紫铜盘管和不锈钢管。.

3. 安装及安全要求：

1.在热交换器顶部安装安全阀，安全阀开启压力与选用设备的设计压力值相同（订购安全阀时需予以申明），安全阀的安装与使用应符合国家技术监督局颁发的《固定式压力容器安全技术监察规程》的相关规定。

2.应设置膨胀水箱或闭式膨胀罐与热交换器相连，以承受整个热水系统中的膨胀量，也可装设通大气的膨胀管。

3.热交换器应定期检验，每年至少进行一次外观检查，每三年进行一次内外部检验，每六年至少进行一次全面检验，检查与检验的内容及要求按《固定式压力容器安全技术监察规程》执行。

4.热交换器应与基础固定牢固，防止运行时产生振动，周围应留出维修空间。
